筆型工具：

繪製各式曲線與直徑的路徑，可用來精確的描繪影像，以快速的產生去背效果或手繪圖型物件。

●繪圖模式

●繪製直線：

建立兩個錨點即可建立直線。

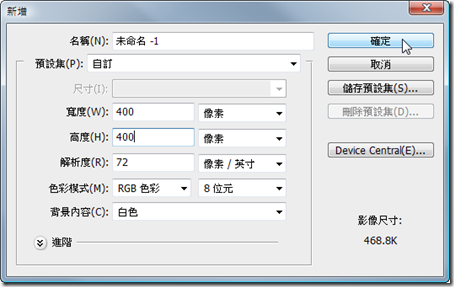

功能表/檔案/開新檔案[檔案格式：400*400像素、解析度72像素、背景內容：白色

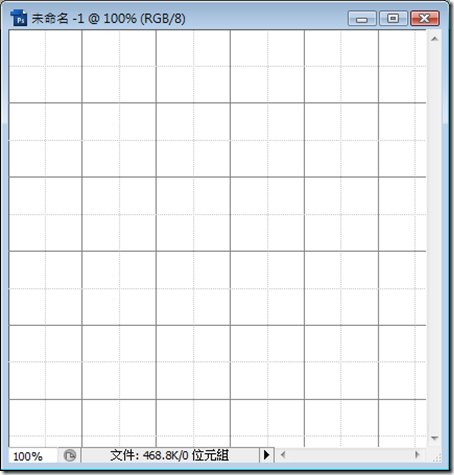

設定顯示格點，可有助於繪製直線時定義錨點。

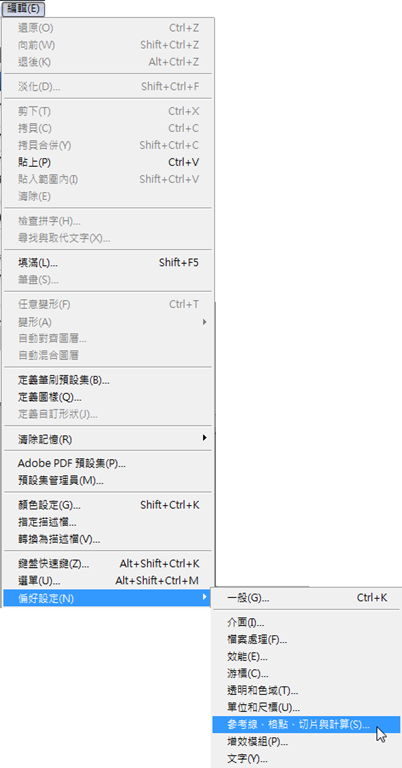

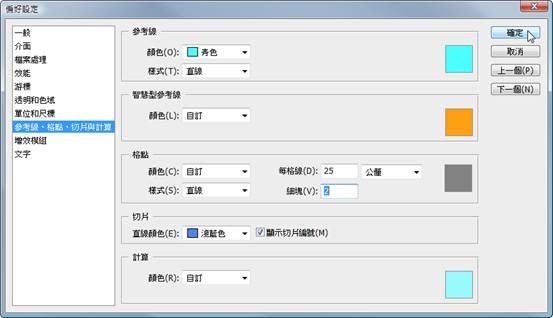

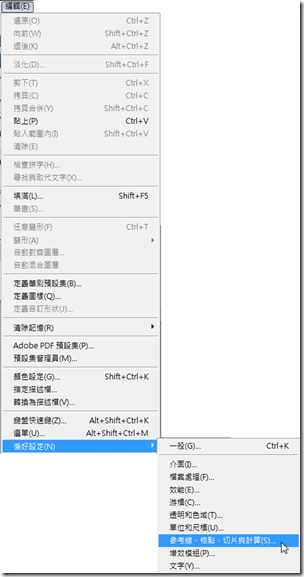

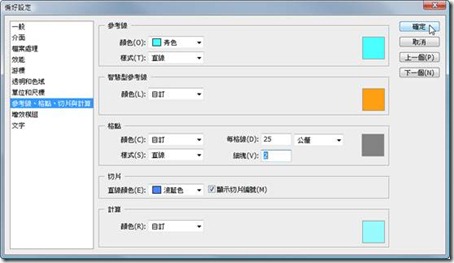

功能表/編輯/偏好設定/參考線、格點、切片與計算[設定適合格點

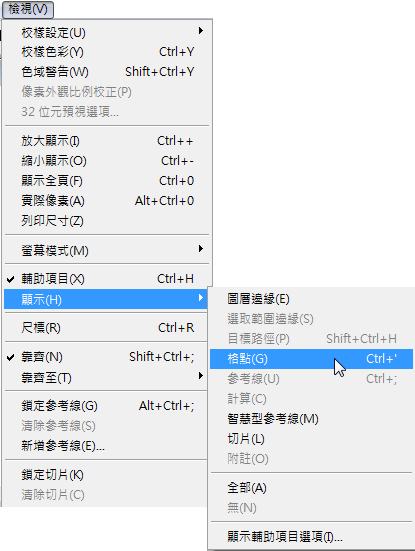

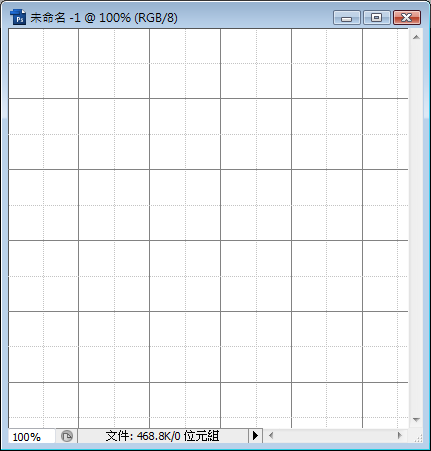

功能表/檢視/顯示/格點

工具列/筆型工具→上方選項面板→設定繪圖模式：路徑、筆型工具

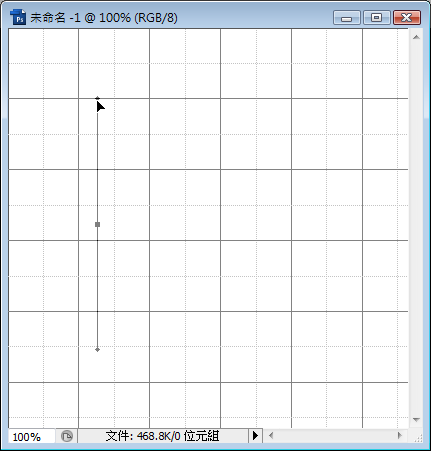

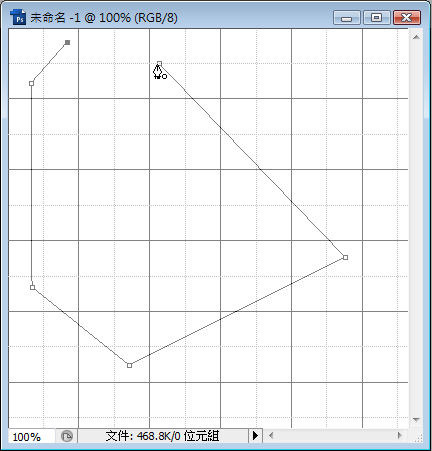

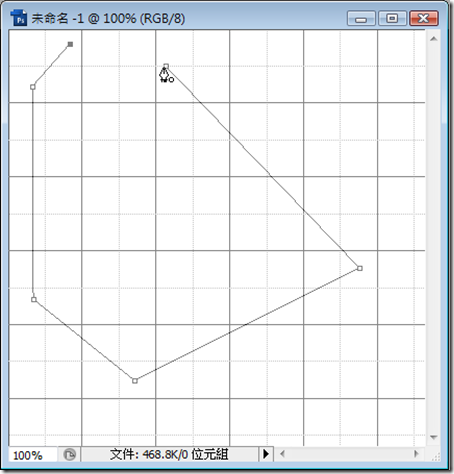

至直線的起點點一下滑鼠左鍵，定義第一個錨點→再到直線的終點點一下滑鼠左鍵，定義第二個錨點即可完成直線段的建立→可持續點一下滑鼠左鍵，則會以前一線段的錨點當作下一線段的起點將直線相連，如要將直線封閉，則將滑鼠移到第一個錨點上，當滑鼠右下角出現一個小圈圈時，點一下滑鼠左鍵即可。

●繪製曲線路徑：

曲線的繪製可依變化方向加入錨點，曲線錨點的左右兩端會產生弧度控制點，於加入錨點的同時拖移弧度控制點即可調整曲線的弧度。

※【重點提示】：

建議錨點不要定義太多在相鄰的地方，如此會比較容易編輯與控制。

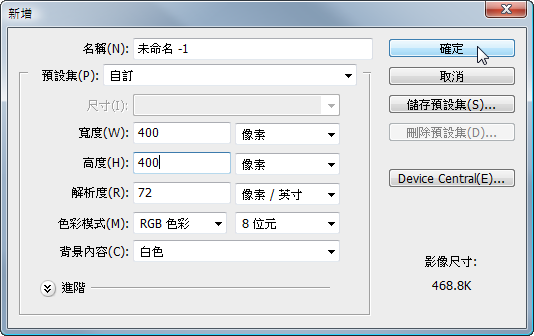

功能表/檔案/開新檔案→檔案格式：400*400像素、解析度72像素、背景內容：白色

工具列/筆型工具→上方選項面板→設定繪圖模式：路徑、筆型工具

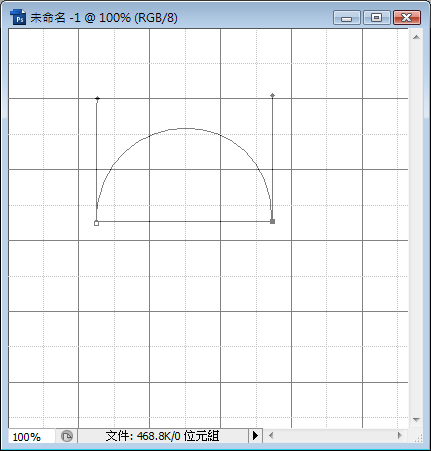

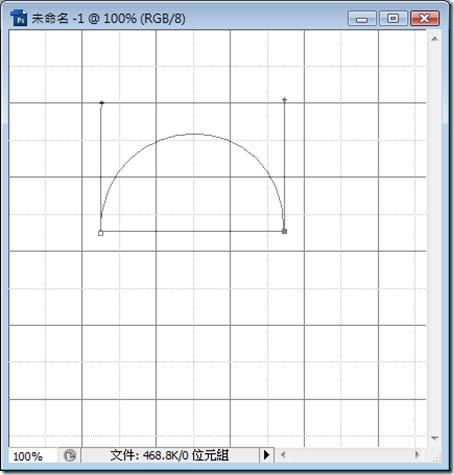

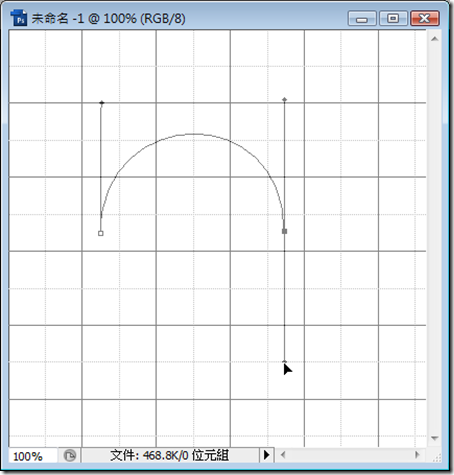

至曲線的起點拖曳到適當處放開→產生控制軸(控制軸的中心點即為錨點)→控制軸有兩端點

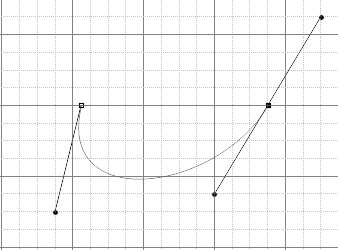

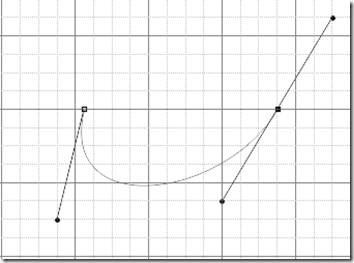

至曲線的第二點拖曳到適當處放開(第二個錨點)→在兩錨點之間產生曲線

如要結束繪製，則可按住【Ctrl】鍵，於編輯區空白處點一下左鍵即可結束繪製。

※【重點提示】：

●控制軸中心為曲線的錨點，兩端為曲線的弧度控制點。

●曲線的錨點即兩曲線相接的端點。

●控制軸的長短與方向可決定曲線彎曲的弧度與方向。

●曲線(路徑)→錨點→控制軸端點

●拖曳控制軸時的拖曳方向，就是控制軸的半軸方向，即由控制軸的錨點開始繪製的曲線方向。

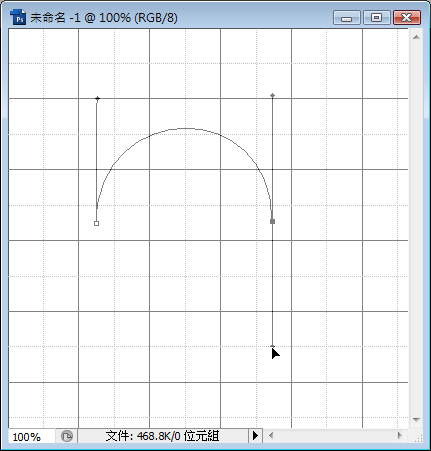

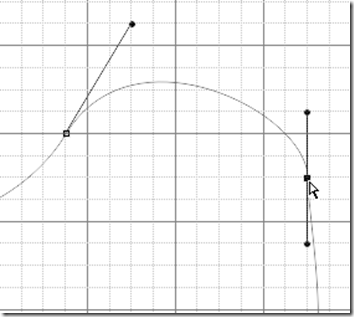

如果要在改變曲線繪製時的方向，可按住【Alt】鍵不放，至第二個控制軸的錨點上，當滑鼠指標變成時，點一下左鍵，此時將截斷控制軸的【方向半軸】，再繼續拖曳下一個控制軸時，會強迫改變控制軸的方向，即曲線的方向。

●路徑編修：

繪製好的路徑可以經過編修，以符合所需要的樣式。

  ○路徑選取工具：

點選路徑→曲線上產生錨點(代表已選取路徑)→拖曳路徑即可移動路徑

  ○直接選取工具：

點選路徑→曲線上產生錨點(代表已選取路徑)→點一下欲編輯的錨點→產生該錨點的控制軸→拖曳控制軸的端點與錨點即可改變曲線的弧度與方向

  ○增加錨點工具：

執行時，將滑鼠指標靠近要增加錨點處，滑鼠指標會變為，於路徑上點一下，即可增加錨點，以方便編輯曲線路徑。

  ○刪除錨點工具：

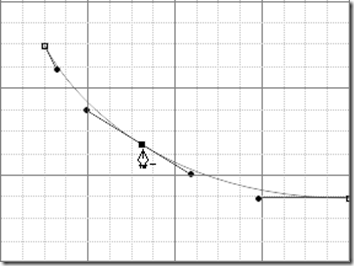

執行時，將滑鼠指標靠近要刪除錨點處，滑鼠指標會變為，於錨點上點一下，即可刪除錨點。

【範例練習】：

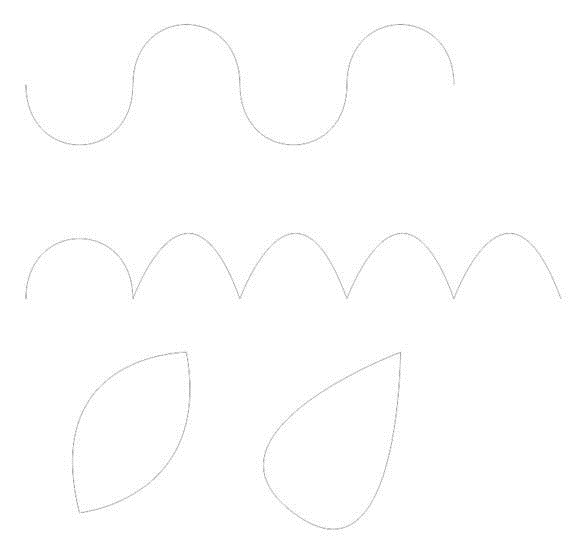

以筆型工具完成下列路徑圖形
